FFC10022-08SBD224W5M
Download page

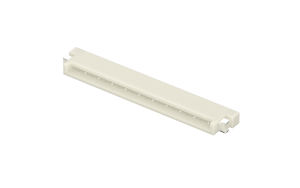

FPC/FFC connector 1mm Double contact 8Circuits(H1.5)(SMT)
Product System:
Status:
Active
authentication:
REACH RoHS ELV
Product Drawings
Product Specification
Category
Product Catalog
Connectors
Product System
FPC/FFC Connector
Style
Socket
Pitch
1mm
Number of Positions
8Circuits
Contact Mating Location
Double contact
Height(mm)
H1.5
Orientation
Right angle(90°)
Colour
Natural
Electrical
Current(Max)
0.5A
Voltage(Max)
50V
Contact Resistance
20 mΩ Max
Insulation Resistance
500 MΩ Min
Withstanding Voltage
200V AC r.m.s
Operating Temperature Range
-25ºC~+85ºC
Mechanical
ZIF
Non-ZIF
Mounting Style
SMT
Material
Material-Contact
Phosphor bronze
Plating
Matte tin plated
Material-Resin
PA9T
Flammability Rating
UL94 V-0
Packaging
Packaging
Reel
FAILED
The pictures are for reference only for installation methods, please refer to the specifications and drawings for details
Quantity
Unit Price
1
$0.139207
10
$0.130949
50
$0.114432
100
$0.106174
500
$0.089657
1000
$0.066615
2500
$0.065703
5000
$0.064790
10000
$0.063878
25000
$0.062965
stock 35 In stock
MPQ: 1500
MOQ: 1500
